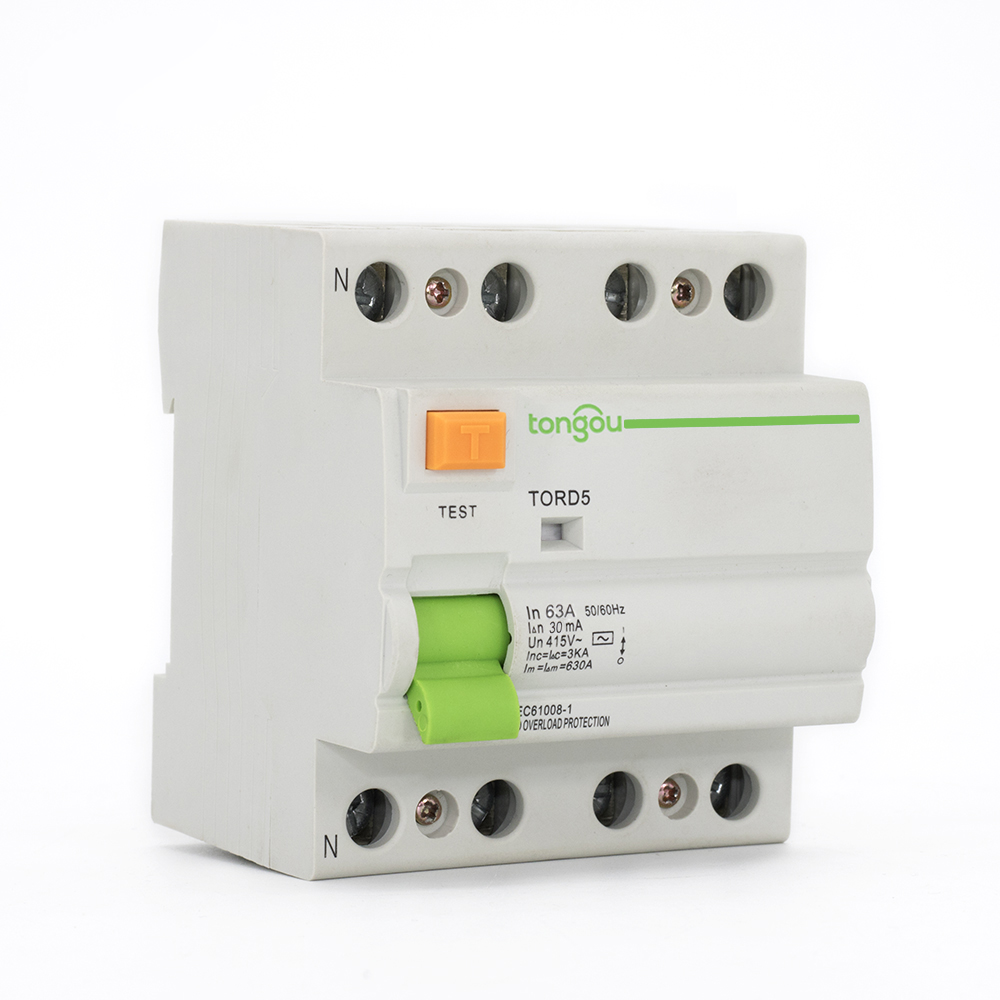

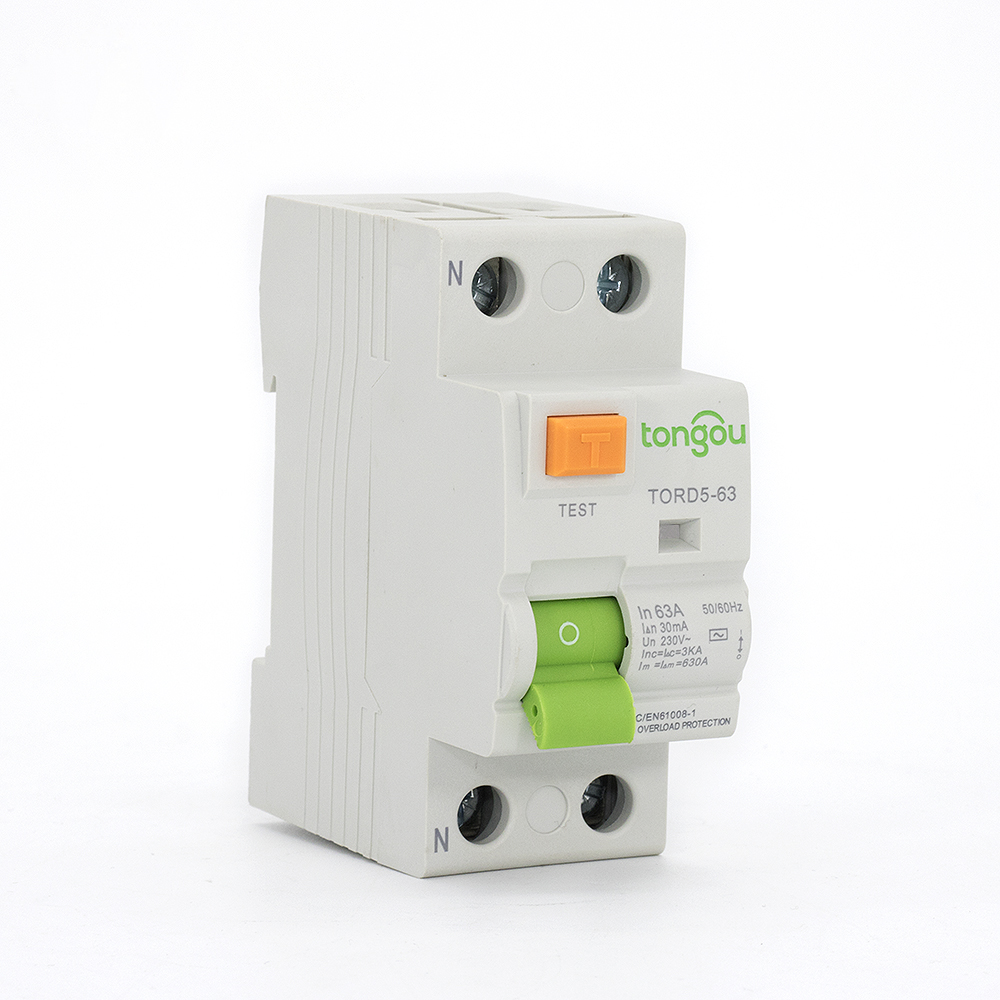

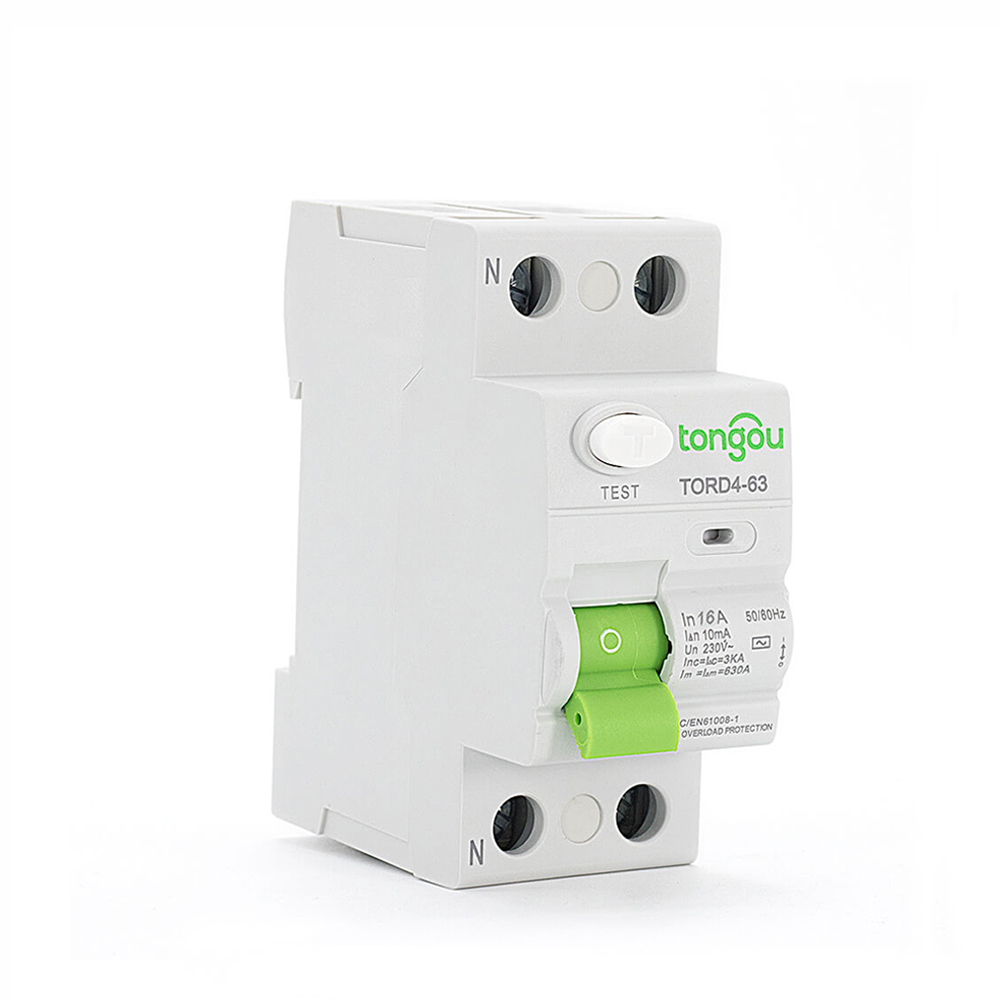

УЗО

Со временем развития современных индустрий электричество стало неотъемлемой частью нашей жизни, однако, это также может быть опасным! Знаете ли вы, что достаточно всего пару миллисекунд для достижения током вашего сердца при получении удара током? Задумайтесь об этом: при использовании кабелереза вы случайно повредили внутренности кабеля или при попытке починить электрическую цепь вы коснулись очищенного провода, стоя на земле, а электричество должно куда-то идти. В таких ситуациях есть очень большой риск того, что ваше тело образует «короткое замыкание»Б как путь наименьшего сопротивления для протекания тока. Таким образом, не успев и глазом моргнуть, есть огромная вероятность получить удар током.Так как же это предотвратить  и снизить все риски? Существует только один путь – это использование таких устройств защиты, как устройство защитного отключения (RCD) или же автоматический выключатель (RCCB) это устройство, которое мгновенно разрушает электрическую цепь, чтобы предотвратить серьезный ущерб от электрического удара. В Европе они известны по аббревиатуре RCD, а комбинация  RCD + MCB (миниатюрный автоматический выключатель) известен как RCBO (Устройство защитного отключения с защитой от перенапряжения

). В Америке устройство более широко известно как аварийный прерыватель заземления(GFCI), прерыватель замыкания на землю (GFI) или прерыватель утечки тока(ALCI). В Австралии их иногда называют устройство защитного отключения или УЗО. Автоматический выключатель, управляемый дифференциальным током (ELCB) может быть устройством защитного отключения, хотя существует и более старый тип автоматического выключателя, управляемого дифференциальным током.

Цифры варьируются от года к году для разных стран, но глобальная статистика показывает, что поражение электрическим током является одной из пяти причин смерти на работе. Кроме того, не меньше несчастных случаев,саязанных с ударом электрическим током, происходят и в обычной бытовой обстановке , а электрические аварии вызывают несколько сотен смертей и несколько тысяч травм в год только в одной стране. Как и почему люди получают удар электрическим током? Как правило, основными причинами является случайное касание оборудования с утечкой тока или в случаях, когда электрический прибор срабатывает таким образом, что его открытые металлические детали временно находятся под напряжением проводника и опасны. Многие электроприборы имеют предохранители для защиты от чрезмерных токов, но это не помогает при таких  ситуациях утечки. У некоторых приборов также есть «заземленные» или кабели, защищающие нас, когда оголенный провод представляет опасность . «Заземление» не является частью нормальной цепи электропитания, это просто запасной кабель, прикрепленный к открытым металлическим частям прибора, подключенный в конечном итоге к заземления через вашу домашнюю проводку, а затем через металлический шип или водопровод, который попадает в пространство вне вашего дома. Основная идея заключается в том, что, если кабель под напряжением выходит из строя и касается чего-то вроде металлического внешнего корпуса тостера, распределительной металлической коробки, заземляющий кабель надежно переносит ток. Но что, если провод заземления не срабатывает? Как же в таком случае защититься от поражения электрическим током? Именно здесь нам и пригодятся RCD, GFCI, ELCB.

Изображение нижу показывает весь механизм  работы устройства защитного отключения (RCD).

RCD сосоит из 5 частей: электромагнитный расцепитель (1), механизм действия (2),  впускная клемма (3), загружаюшая клемма (4), катушка идуктивности(5).

Провод приводит в действия механизм (1) и подключается к электроприборам от загрузочной клеммы(4), чтобы включить ручку механизма (2),установить связь между  впускной клеммой (3) и катушкой (5).

Катушка представляет собой катушку из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Как следствие, при протекании через катушку переменного электрического тока наблюдается её значительная инерционность.Таким образом, токи в двух проводниках равны и противоположны друг другу и поэтому уравнивают друг друга. Любое замыкание приводит к тому, что поток принимает неправильное направление часть тока принимает другой обратный путь, что означает дисбаланс в  двух проводниках  ( однофазный случай) или, обобщенно , отличную от нуля сумму токов из различных проводников (например, трехфазных проводников и одного нейтрального проводника). Это различие вызывает ток в катушке (5), который подхватывается электромагнитным расцепителем (1). После этого схема отключает питание от механизма (2), а контакты клемм (3) размыкаются пружиной, отключая подачу электропитания к прибору.

УЗО сконструирован таким образом, что ток прерывается в миллисекундах, что значительно снижает вероятность получения опасного электрического удара.

В нашем современном коммутаторе (распределительный щит), как на изображении ниже, встроены автоматические переключатели на некоторые (но не все) бытовые схемы. Соответственно, если случайно повредите кабель или намочите, поток будет переключен коммутатором, который прервет силу и сохранит вашу жизнь, выполняю такую же функция как и УЗО.Очень Очень важно понять, ка к настроить распределительный щит. В данном продукте , например, только верхняя лини силовых аутлетов имеет защиту УЗО, таким образом, при использовании конкретного аутлета для подключения вашего тостера вы будете защищены.Однако, если вы использовали для подключении нижние отверстия, вам необходимо использовать подключаемый УЗО для того, чтобы обезопасить себя, так как там не установлены автоматические переключатели.

Американский инженер-энергетик Чарльз Дэлзил Dalziel (1904–1986), который являлся профессором  компьютерных технологий в университете Беркли. Он сохранил бесчисленное количество жизней, когда ему пришла невероятная идея о заземлении о заземлении цепи тока в 1960 году.Он подал заявку на патент в январе 1961 ( заявка 85,364) и в его продукт был запатентован в октябре 1965. Среди преимуществ, которые Дэлзил перечислял была достаточно высокая чувствительность человека при казне на электрическом стуле, низкая производительность тока и количество потребляемой энергии.
