Description

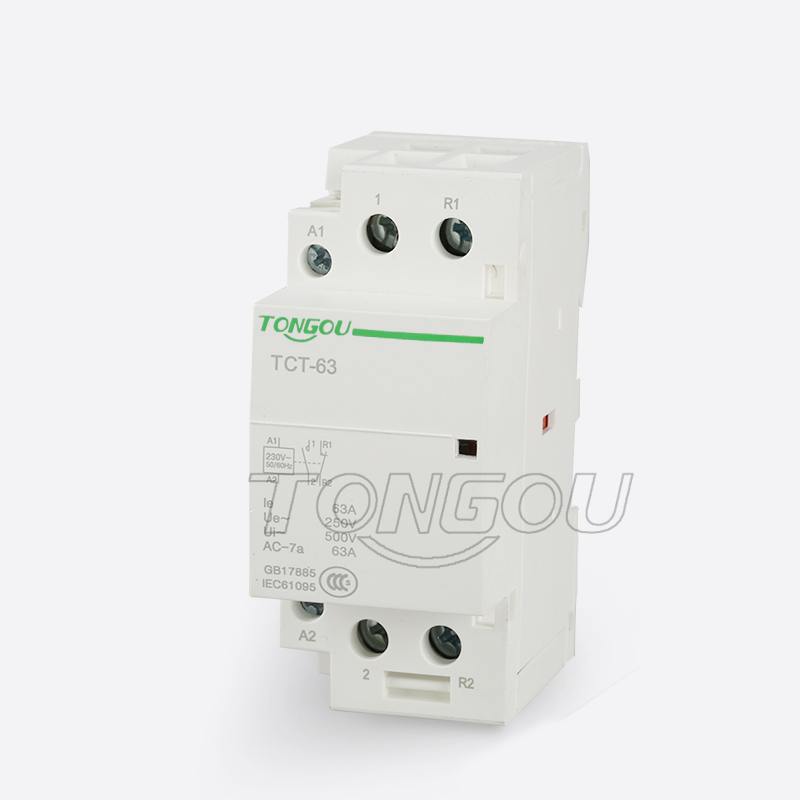

Контакторы TOTCT-63 могут использоваться для приложений дистанционного управления в альтернативных сетях:
1. подсветка, отопление, вентиляция, рулонные шторы, санитарная горячая вода.
2.Механические системы вентиляции
3. Погрузка неприводимых цепей
Температура окружающей среды -5 ° C ~ + 40 ° C, средняя температура в течение 24 часов не более + 35 ° C.
Высота над уровнем моря менее 2000 м.
Влажность не превышает 50% при 40 ° C и не превышает 90% при 25 ° C.
Класс установки II
Класс загрязнения 2.
Способ монтажа Тип монтажа на DIN-рейку.
Продукт должен быть установлен вертикально на стандартную рейку 35 мм.
Высота над уровнем моря менее 2000 м.
Влажность не превышает 50% при 40 ° C и не превышает 90% при 25 ° C.
Класс установки II
Класс загрязнения 2.
Способ монтажа Тип монтажа на DIN-рейку.
Продукт должен быть установлен вертикально на стандартную рейку 35 мм.
| Контакторная версия | TCT-16 | TCT-20 | TCT -25 | TCT -40 | TCT -50 | TCT-63 | ||
Кратковременный тепловой ток It, Ah | 16 | 20 | 25 | 40 | 50 | 63 | ||
Номинальное напряжение изоляции Ui, V | 415 | 440 | 440 | 500 | 500 | 500 | ||
| Номинальное импульсное напряжение Uimp, кВ | 6 | |||||||
| Номинальная мощность при категории напряжения.kW.in | AC-1 / AC-7a (слабые индуктивные нагрузки) | Номинальный рабочий ток Ie.A. | 16 | 20 | 25 | 40 | 50 | 63 |
230 V | 3 | 3.8 | 4.5 | 8.4 | 10,5 | 13 | ||
400 V | 10.5 | 13 | 16 | 25 | 33 | 40 | ||
| AC-3 / AC-7b (высокоиндуктивные нагрузки) | Номинальный рабочий ток Ie.A. | 6 | 7 | 9 | 22 | 27 | 30 | |
230 B | 1 | 1 | 1.3 | 3.7 | 4.5 | 5 | ||
400 B | 3 | 3.6 | 4.5 | 11.3 | 13.7 | 15 | ||
| Управляющая катушка voUage. Uc.V | ||||||||
