Промышленный контактор

Без преувеличения можно сказать, что контактор является наиболее часто используемым электрическим компонентом в электрических операциях. Контактор – это не только эффективная часть шкафа электрического управления, но и эффективная часть шкафа распределения электроэнергии. Важнее контроль мощности!

Использование контакторов практически заложило фундамент электротехнической техники. Правильное понимание и использование контакторов – важный навык для каждого электрического оператора.
Вы действительно знаете четыре основных здравого смысла относительно контакторов?

Что такое контактор?

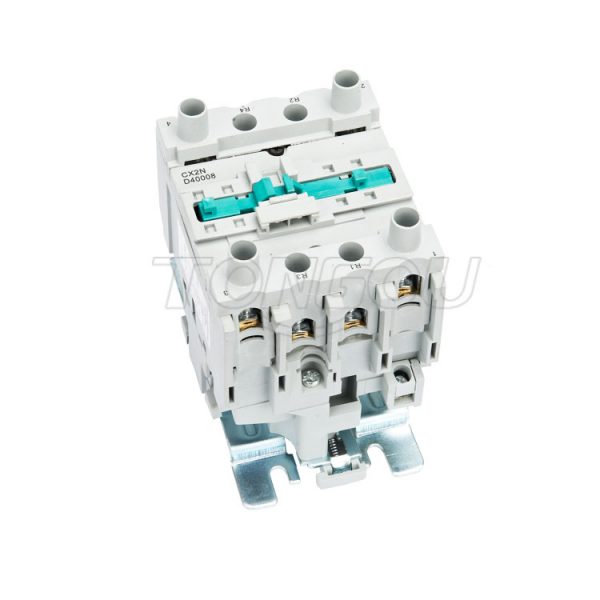

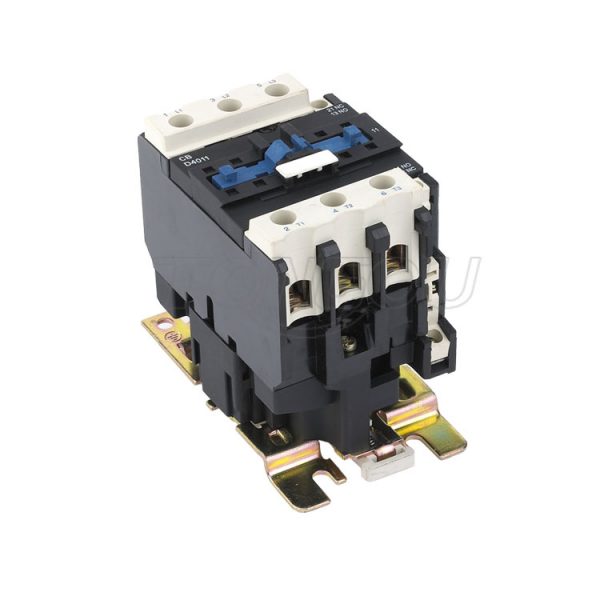

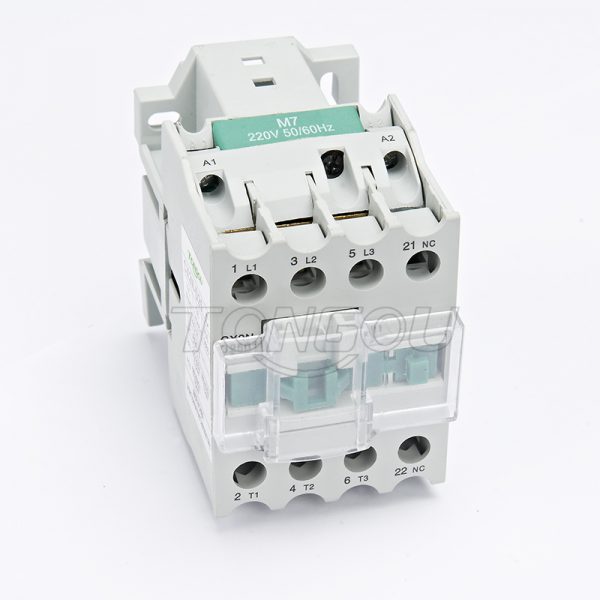

Серия TOC2S

Контактор – это автоматическое переключающее устройство, используемое для подключения или отключения главной цепи переменного и постоянного тока с нагрузкой или цепью управления большой мощности.
Основным объектом управления является электродвигатель. Кроме того, он также используется для других электрических нагрузок, таких как электрические нагреватели, электросварочные аппараты, осветительное оборудование и т. Д. Контактор может не только включать и выключать цепь, но также имеет функцию защиты от расцепителя низкого напряжения.
Контактор имеет большую регулирующую способность и подходит для частой эксплуатации и дистанционного управления. Это один из важных компонентов системы автоматического управления.

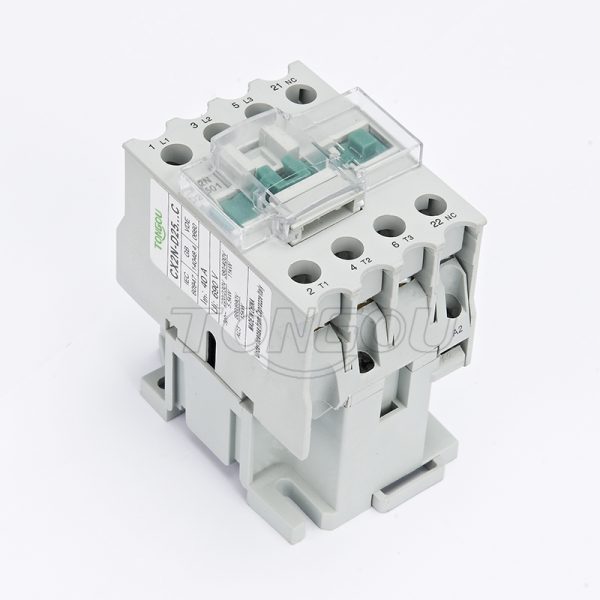

Катушка контактора переменного тока

Катушки обычно обозначаются как A1 и A2, которые можно просто разделить на контакторы переменного тока и контакторы постоянного тока. Мы часто используем контакторы переменного тока, из которых чаще всего используются 220/380 В.

Главный контакт контактора переменного тока

L1-L2-L3 подключается к трехфазной линии электропитания, а T1-T2-T3 подключается к линии электропитания, которую можно использовать для подключения линии нагрузки.
Основные контакты контакторов переменного тока – это нормально разомкнутые контакты, которые в основном подключаются к главной цепи для управления запуском и остановом двигателей и другого оборудования.

Вспомогательные контакты контактора переменного тока

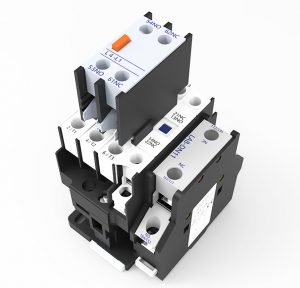

Вспомогательный контакт контактора (верхний тип)

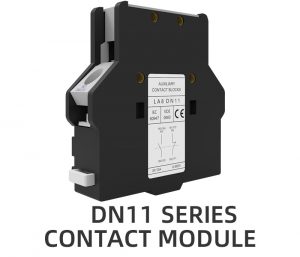

Вспомогательный контакт контактора (боковой тип)

Вспомогательные контакты можно разделить на нормально разомкнутые НО и нормально замкнутые НЗ.

Нормально разомкнутая точка NO в основном используется для управления самоблокировкой контактора и передачи рабочих сигналов.
Например: нормально разомкнутый контактор переменного тока, точка NO, и красный индикатор может использоваться в качестве двигателя. сигнал двигателя или цепи.

 Нормально замкнутая точка NC контактора переменного тока в основном используется для блокировки цепи и передачи сигнала.

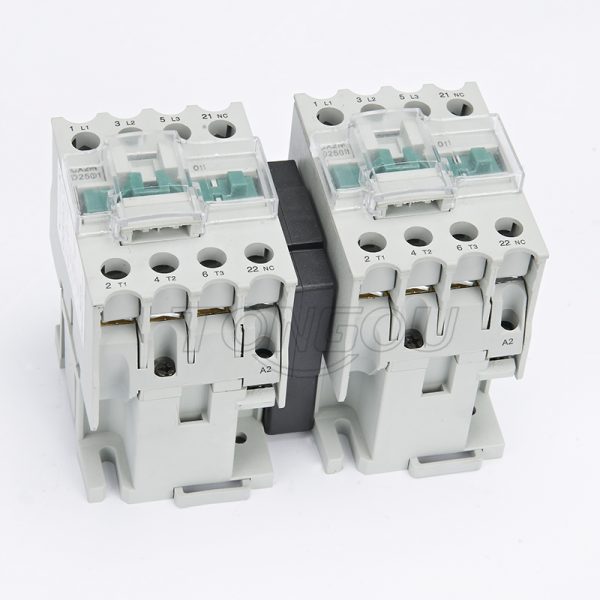

Например: цепь управления двигателем вперед и назад должна использовать функцию блокировки нормально замкнутой точки контактора NC.
Например: нормально замкнутая точка контактора переменного тока NC соединена с зеленым световым индикатором, который может использоваться как индикатор остановки цепи или двигателя. Когда контактор переменного тока находится под напряжением, нормально замкнутая точка NC отключается, световой индикатор остановки не горит, а соответствующий индикатор работы горит. , Схема работает.

Генеральных подрядчиков можно разделить на две категории:

Контактор переменного тока в основном состоит из электромагнитного механизма, контактной системы, устройства гашения дуги и т. Д. После электрификации главный контакт замыкается, цепь подключается, нормально разомкнутая точка вспомогательного контакта замкнута, а нормально замкнутая точка – отключен, чтобы схема производила определенное динамическое изменение и контролировала нормальную работу схемы.

Контакторы постоянного тока обычно используются для управления электрооборудованием постоянного тока. Электропитание постоянного тока проходит через катушки. Принцип работы и конструкция контакторов постоянного тока в основном такие же, как и у разъемов переменного тока.

Как подключить контактор?

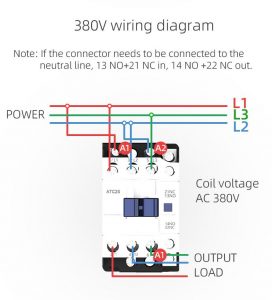

1. Подключение силовой цепи контактора переменного тока.

Электропроводка главной цепи относительно проста, то есть три входа и три выхода, верх внутрь и низ наружу. Все эти шесть или шесть линий должны быть подключены к главному контакту. Главный контакт предполагается использовать для контакта с электроприборами или подключать к главной цепи. Следует обращать внимание на то, чтобы оголенный медный сердечник не был слишком длинным, иначе это может привести к несчастным случаям. Он не должен быть слишком коротким, иначе с ним легко будет плохо контактировать.
Винты следует вкручивать правой отверткой, при этом усилие должно быть сбалансировано. После затяжки винта сильно потяните за него. Если это не может быть осуществлено, это квалифицировано.

2. Подключение цепи управления контактором переменного тока.

В контуре управления обычно используются вспомогательные контакты на контакторе в сочетании с вспомогательными кнопками, реле или световыми индикаторами для обеспечения управления подачей питания на катушку контактора с помощью таких методов, как блокировка и самозащита. Конкретная схема и конкретная потребность управления различны, ниже приводится пример схемы управления запуском асинхронного двигателя.

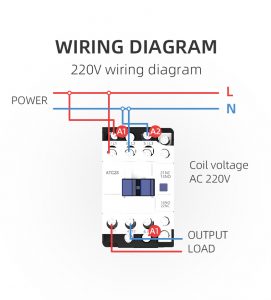

Контрольная точка контактора переменного тока имеет 220 В, просто подключите два по 24 В.
1. один конец 220 В – провод под напряжением, а другой конец – нулевой провод;
2. Один конец 24 В положительный, а другой – отрицательный.
3. Как правило, малые контакторы имеют только одну пару нормально разомкнутых точек, а также набор катушек и три пары главных контактов.
Подсчитано, что существует пара нормально разомкнутых и нормально замкнутых, если она превышает 32А. Обычно открытая точка обычно используется для самоблокировки, а нормально закрытая точка обычно используется для блокировки.

Как работает контактор?

Когда электромагнитная катушка получает командный сигнал и возбуждается, железный сердечник намагничивается в электромагнит для создания электромагнитного притяжения.
Когда сила отскока пружины преодолевается, движущийся железный сердечник притягивается, чтобы привести в действие контактное действие (контактная система связана с движущимся железным сердечником), то есть нормально замкнутые контакты разделены, а нормально разомкнутые контакты замкнуты; при обесточивании катушки электромагнит теряет свой магнетизм, электромагнитное притяжение исчезает, и контакты возвращаются в исходное положение под действием пружины.
Рабочее напряжение катушки контактора переменного тока должно составлять 85% -105% от его номинального напряжения, чтобы обеспечить надежное замыкание контактора. Если напряжение слишком высокое, магнитная цепь контактора переменного тока имеет тенденцию к насыщению, и ток катушки значительно возрастает, и существует опасность возгорания катушки. Напротив, если напряжение слишком низкое, электромагнитное притяжение недостаточно, движущийся железный сердечник не может притягиваться, а ток катушки в десять раз превышает номинальный ток, катушка может перегреться и сгореть.

Меры предосторожности при использовании контактора

Отличите напряжение питания контактора и правильно подключите источник питания. Наиболее часто используемые источники питания контакторов: 220 В переменного тока, 220 В постоянного тока, 380 В переменного тока и другие уровни напряжения. Необходимо четко видеть процесс подключения, иначе контактор легко пережечь.

Когда контактор обжимает провод, он должен быть плотно прижат, а контакт должен быть прочным. Не давите на кожу провода и не кажитесь неподключенными. Это частый сбой в работе.

 Точка самоблокировки, точка блокировки и точка передачи сигнала должны четко различаться во время использования контактора переменного тока. Не смешивайте и не соединяйте их в обратном порядке!
