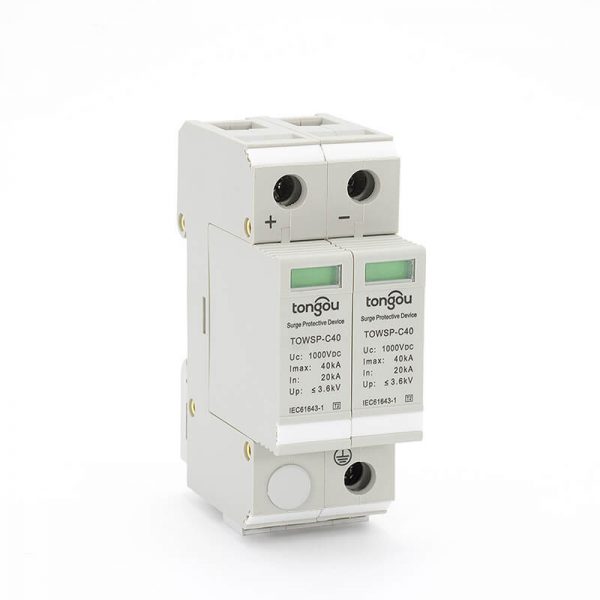

DC SPD

SPD — это электронное устройство, которое защищает электронное оборудование, инструменты и коммуникационные соединения от несанкционированного доступа. УЗИП может провести шунт за очень короткое время, когда пиковый ток или напряжение быстро генерируются в электрической цепи или линии связи из-за внешних помех, предотвращая повреждение другого оборудования в цепи перенапряжением.

УЗИП постоянного тока идеально подходит для систем электроснабжения переменного тока 50/60 Гц с номинальным напряжением от 220 В до 380 В и может использоваться для защиты от непрямых и прямых ударов молнии, а также других видов внезапных перенапряжений, в быту, третичная промышленность и промышленные установки.

Рекомендации по устройствам защиты от перенапряжения постоянного тока в фотоэлектрических установках

Межоблачные и внутриоблачные вспышки силой до 100 кА могут создавать соответствующие магнитные поля, вызывающие переходные токи в кабелях постоянного тока фотоэлектрических систем. Эти переходные напряжения возникают на клеммах оборудования и вызывают повреждение изоляции и диэлектрика важных компонентов.

Эти сгенерированные и неполные токи молнии смягчаются путем размещения УЗИП в определенных местах. УЗИП подключается к земле параллельно электрифицированным проводам. Когда возникает перенапряжение, он переключается с устройства с высоким импедансом на устройство с низким импедансом. УЗИП отводит соответствующий переходный ток в этой конструкции, уменьшая перенапряжение, которое в противном случае возникло бы на клеммах оборудования.

Это параллельное устройство несет ток холостого хода. Выбранный вами УЗИП должен быть спроектирован, рассчитан и одобрен, в частности, для фотоэлектрических модулей постоянного тока. Присущее УЗИП отключение должно быть способно прерывать более сильную дугу постоянного тока, которой нет в приложениях переменного тока.

В крупных коммерческих и коммунальных фотоэлектрических системах, работающих при максимальном напряжении холостого хода 600 или 1000 В постоянного тока, соединение модулей MOV в Y-образной конфигурации является популярной схемой УЗИП.

Модуль MOV подключается к каждому полюсу и заземляется на каждом плече Y. Между каждым полюсом и полюсом и основанием в незаземленной системе имеется два модуля. Поскольку в этой конфигурации каждый модуль рассчитан на половину системного напряжения, модули MOV не превышают своего номинального значения, даже если происходит замыкание полюса на землю.

Как установить устройство защиты от перенапряжения постоянного тока

1.Поместите SDP как можно ближе к защищаемой панели.

2.Для уменьшения длины соединительных проводов от наконечников УЗИП до автоматического выключателя соседней ячейки просверлите и пробейте отверстие в корпусе УЗИП в особо высоком месте (или оплавьте наконечники разъединителя).

3.По возможности используйте соединение с ниппелем с проводами, идущими к первому выключателю в верхней части панели. Это гарантирует адекватную защиту всех нагрузок, подключенных к панели.

4.Подсоедините УЗИП к панели выключателя с помощью многожильного провода AWG #10 или больше (легкодоступный и простой в установке). В проводке избегайте резких изгибов и чрезмерной длины. Самые успешные инсталляции обычно не самые эстетичные. Самые эффективные встречи короткие и прямые.

5.УЗИП следует подключать к автоматическому выключателю соответствующего номинала, а не к основным клеммам панели. Разъединитель с плавким предохранителем следует использовать для связи с линиями и облегчения обслуживания УЗИП там, где автоматические выключатели недоступны или нецелесообразны.
