Description
Устройство защитного отключения электрического типа подходит для электрической цепи с номинальным напряжением 230/400В АС, частотой 50/60 Гц и силой тока до 125А. RCCB обеспечивает защиту в случае, если открытые токоведущие части подключены к соответствующему полюсу заземления. RCBO также обеспечивает защиту от перенапряжения в бытовых, коммерческих, производственных и иных уставноках и возникновение пожаров.
Рекомендации к применению:
1.RCBOс чувствительностью до 10 мА может быть использован в качестве дополнительного защитного устройства в случае, если другое защитное устройство защищает его от поражения электрическим током
2.RCBO рассчитан для бытовой установки и другого подобного применения, предназначен для непрофессиональной работы, и техническое обслуживание не требуется.
3.RCBO не обеспечивает защиту от поражения электрическим током от прямого контакта обеих защищенных линий или утечки тока между этими двумя линиями.
4.Устройства защиты от перенапряжений рекомендуется устанавливать на восходящей линии на RCBO в качестве меры предосторожности для предупреждения перенапряжения и тока, исходящего со стороны источника питания.
5.При соблюдении условий, упомянутых выше, RCBO с индикатором “ВКЛ-ВЫКЛ” подходит для изоляционной функции
6.Значения для защиты RCBO от перенапряжение уже установлены и не требуют последующей настройки.
1. Обеспечивает защиту от электрического замыкания, утечки тока, короткого замыкания, перегрузки и функции изоляции
2.Contact индикатор положения
3. Обеспечивает защиту от прямого и не прямого контакта с телом человека
4. Эффективно защищает электрооборудование от ошибок изоляции.
5. Оборудован переключателем нейтрального и фазным полюсом
6. Обеспечивает защиту от перенапряжения
7. Обеспечивает комплексную защиту домашних и коммерческих установок.

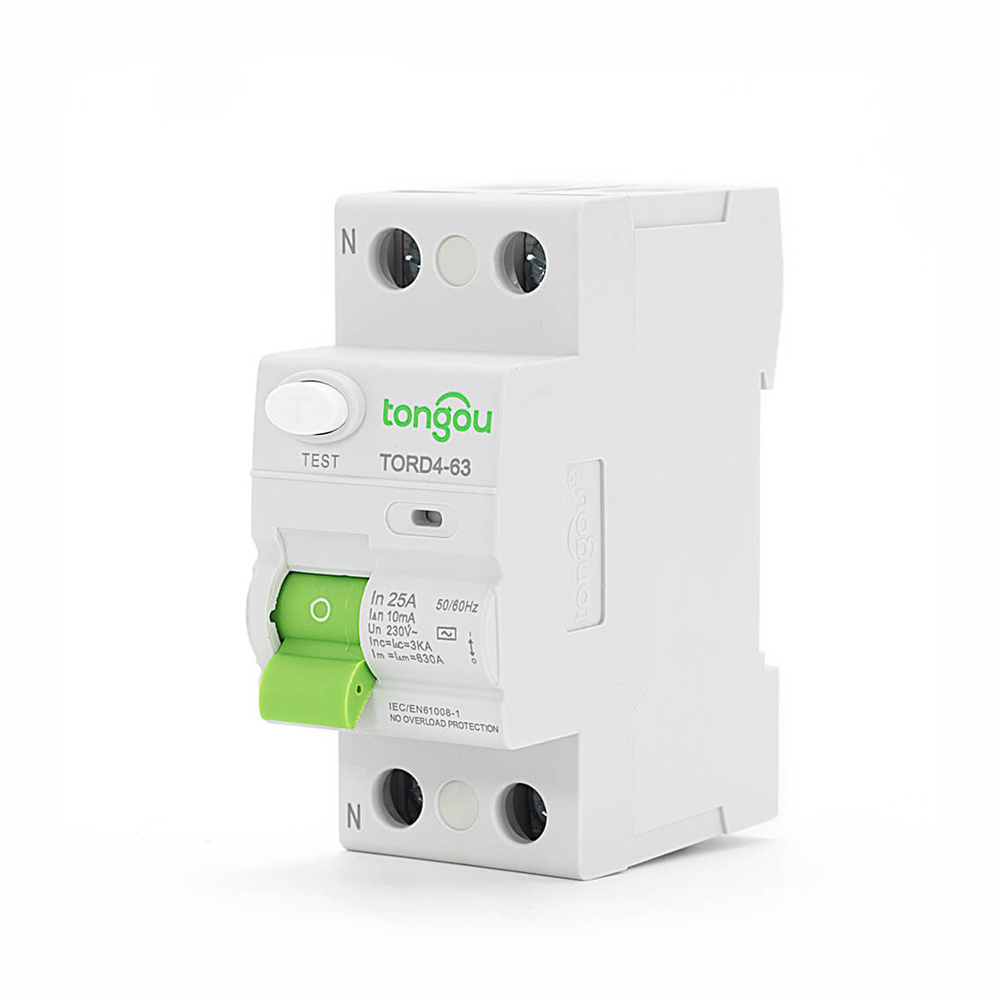

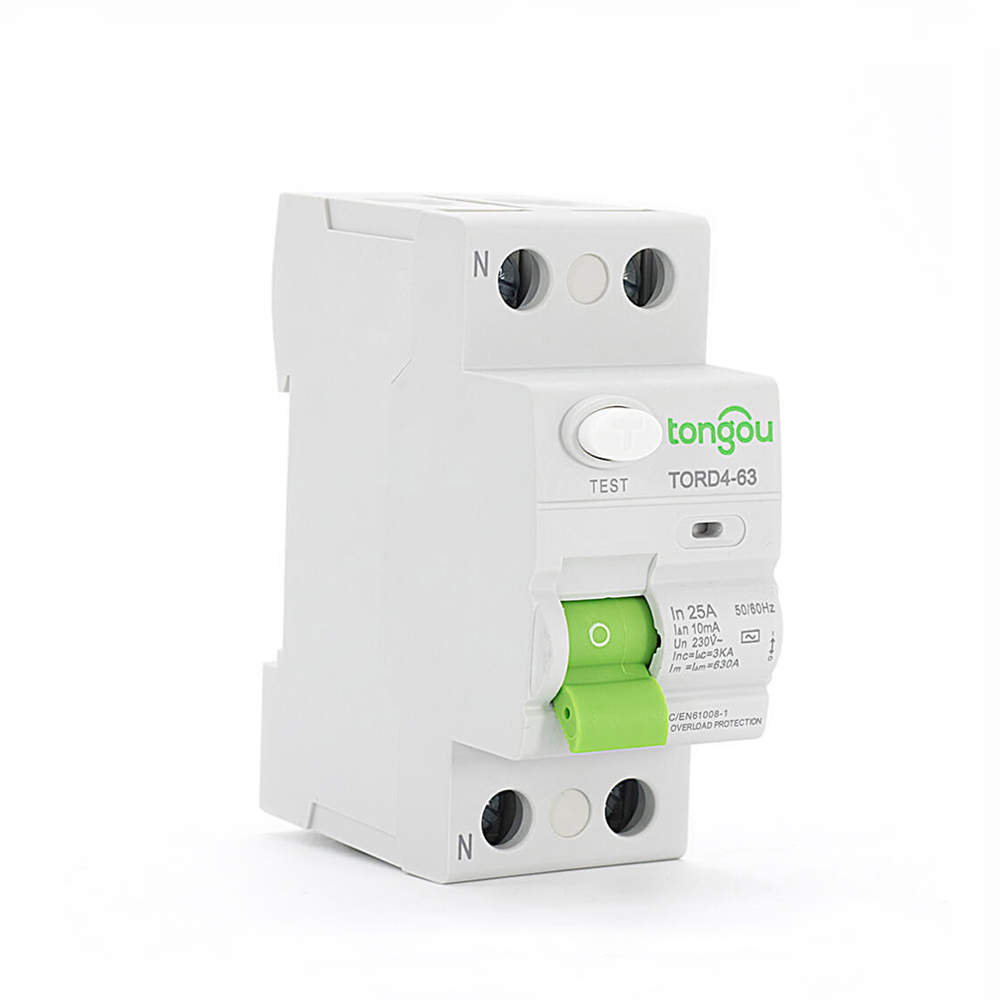

Имя продукта | TORD4-63 |
Модель | Electro-magnetic type |
Характеристика дифференциального тока | A,AC |
Поле | 2P |
Rated making and breaking capacity | 630A |
Номинальный ток (A) | 16, 25, 32, 40, 63, 80 |
Номинальное напряжение | 220V/380V |
Номинальное напряжение | 50/60Hz |
Номинальный остаточный рабочий ток |△(A) | 0.01 |
Номинальный неотключающий дифференциальный ток |△no | 0.5|△ n |
Условный ток короткого замыкания inc | 3KA |
условный дифференциальный ток короткого замыкания |△c | 3KA |
Время отключения | Мгновенное отключение ≤0.1сек |
Диапазон срабатывания максимальной токовой защиты | 0.5||△n~|△n |
Электро-механическая выносливость | ≥4000 cycles |
Мощность подключения | Жесткий проводник 25 мм² |
Терминал подключения | Винтовая клемма / Стопорная клемма с зажимом |
Момент затяжки | 2.0 Nm |
Установка | На симметричной DIN- рейке 35 мм / монтажной панели |
